电动投影机升降器

GPAD/AC 64系列

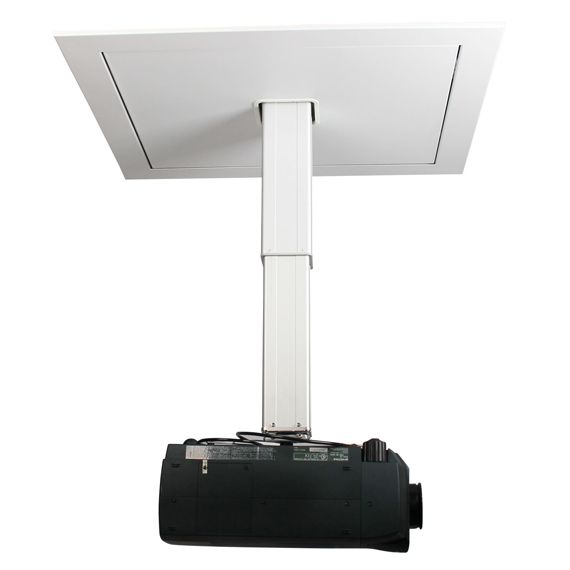

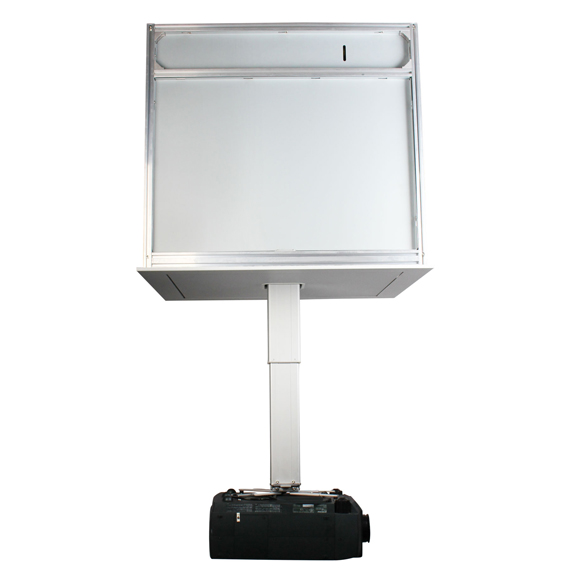

GPAD/AC 64系列伸缩杆式投影机升降器

GPAD/AC 64 Series Telescopic Projector Lift

功能介绍

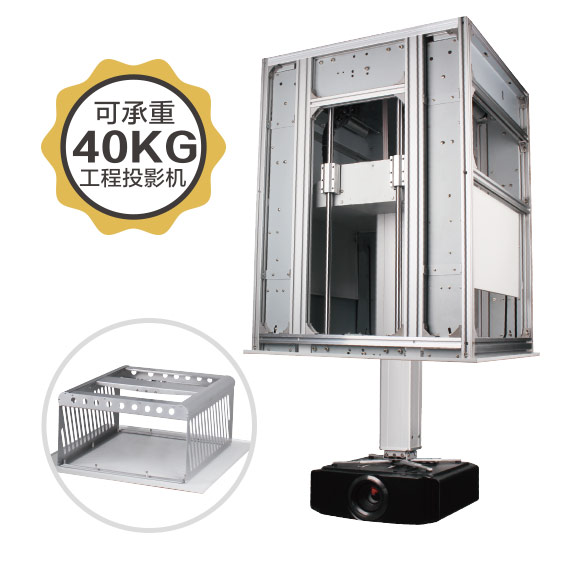

GPAD/AC64系列伸缩杆式投影机天花升降器，内空尺寸及载重可容纳大多数20000流明的工程投影机，具有单杆伸缩，线条简洁，与各类装修风格百搭。

主要功能

.导柱形式升降，运行平稳，多点承吊.
.线材收纳专利无需负重也能升降；
.多重保护防坠装置，全封闭铝合金框架结构，坚固耐用；工业长运行电机；
.多节铝合金方管，双开式内开门；运行平稳；高精度编码器，定位精度≤1mm.
.内置线缆：投影机电源线×1、HDMI2.0×1、6类网线×2；（可定制其它需求）
.投影机万向安装爪，多角度可调.
.定位方式：RF定位及485定位

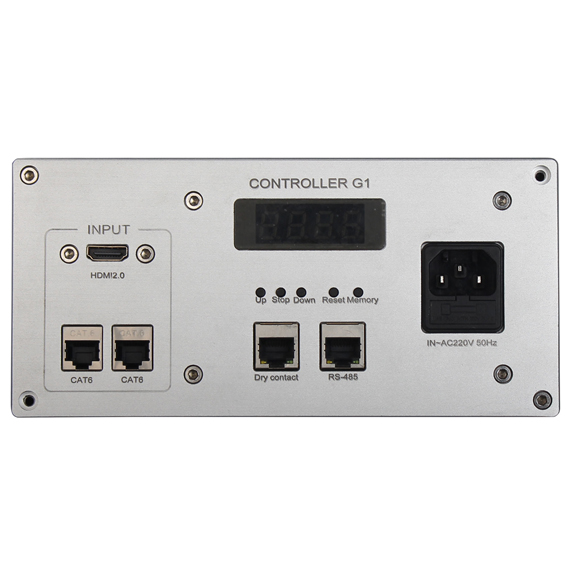

.控制方式：RF,弱电干触点及RS485编码.
*安装投影机尺寸为建议尺寸，仅供参考，以实际尺寸为准。

产品索引

配置

基本控制方式

参数

产品型号

GPAD/AC 6450 (Ⅱ)
GPAD/AC 6445 (Ⅱ)
GPAD/AC 6440 (Ⅱ)
GPAD/AC 6435
GPAD/AC 6430
GPAD/AC 6425
GPAD/AC 6420
GPAD/AC 6415
GPAD/AC 6410
GPAD/AC 6405

- 设备外形尺寸(D*W*H)(mm)

  975x825x1652
- 产品净重(kg)

  160
- 适用投影机最大尺寸(D*W*H) (含线+镜头)(mm)

  730*620*280
- 最大负载(kg)

  40
- 额定功率(w)

  100
- 最大伸缩行程(mm)

  5000
- 升降精度(mm)

  ＜2mm
- 噪音(dB)

  ≤55dB
- 电压(V)

  220V/110V
- 安装吊杆(mm)

  W480xD945
- 门框外形(mm)

  W867xD1015
- 天花板开孔(mm)

  W840xD990
- 天花板高度(mm)

  ＞H+50
- 角度调节(上/下/水平)

  1°/8°/4°/4°
- 弱电干触点(Y/N)

  √
- 无线遥控 (Y/N)

  √
- 六类网线

  1
- HDMI 2.0

  1
- 电源线

  1
- 485控制(Y/N)

  √
- 包装+产品总重量 (kg)

  175
- 包装尺寸(D*W*H)

  D+120 W+120 H+150
- 角度调节
- 投影机适用孔距 (mm)
- 选配控制方式
- 设备外形尺寸(D*W*H)(mm)

  975x825x1552
- 产品净重(kg)

  155
- 适用投影机最大尺寸(D*W*H) (含线+镜头)(mm)

  730*620*280
- 最大负载(kg)

  40
- 额定功率(w)

  100
- 最大伸缩行程(mm)

  4500
- 升降精度(mm)

  ＜2mm
- 噪音(dB)

  ≤55dB
- 电压(V)

  220V/110V
- 安装吊杆(mm)

  W480xD945
- 门框外形(mm)

  W867xD1015
- 天花板开孔(mm)

  W840xD990
- 天花板高度(mm)

  ＞H+50
- 角度调节(上/下/水平)

  1°/8°/4°/4°
- 弱电干触点(Y/N)

  √
- 无线遥控 (Y/N)

  √
- 六类网线

  1
- HDMI 2.0

  1
- 电源线

  1
- 485控制(Y/N)

  √
- 包装+产品总重量 (kg)

  170
- 包装尺寸(D*W*H)

  D+120 W+120 H+150
- 角度调节
- 投影机适用孔距 (mm)
- 选配控制方式
- 设备外形尺寸(D*W*H)(mm)

  975x825x1452
- 产品净重(kg)

  150
- 适用投影机最大尺寸(D*W*H) (含线+镜头)(mm)

  730*620*280
- 最大负载(kg)

  40
- 额定功率(w)

  100
- 最大伸缩行程(mm)

  4000
- 升降精度(mm)

  ＜2mm
- 噪音(dB)

  ≤55dB
- 电压(V)

  220V/110V
- 安装吊杆(mm)

  W480xD945
- 门框外形(mm)

  W867xD1015
- 天花板开孔(mm)

  W840xD990
- 天花板高度(mm)

  ＞H+50
- 角度调节(上/下/水平)

  1°/8°/4°/4°
- 弱电干触点(Y/N)

  √
- 无线遥控 (Y/N)

  √
- 六类网线

  1
- HDMI 2.0

  1
- 电源线

  1
- 485控制(Y/N)

  √
- 包装+产品总重量 (kg)

  165
- 包装尺寸(D*W*H)

  D+120 W+120 H+150
- 角度调节
- 投影机适用孔距 (mm)
- 选配控制方式
- 设备外形尺寸(D*W*H)(mm)

  975×825×1500
- 产品净重(kg)

  145
- 适用投影机最大尺寸(D*W*H) (含线+镜头)(mm)

  730*620*280
- 最大负载(kg)

  40
- 额定功率(w)

  100
- 最大伸缩行程(mm)

  3500
- 升降精度(mm)

  ＜2 mm
- 噪音(dB)

  ≤55dB
- 电压(V)

  220V/110V
- 安装吊杆(mm)

  W480xD945
- 门框外形(mm)

  W867xD1015
- 天花板开孔(mm)

  W840xD990
- 天花板高度(mm)

  ＞H+50
- 角度调节(上/下/水平)

  1°/8°/4°/4°
- 弱电干触点(Y/N)

  √
- 无线遥控 (Y/N)

  √
- 六类网线

  1
- HDMI 2.0

  1
- 电源线

  1
- 485控制(Y/N)

  √
- 包装+产品总重量 (kg)

  160
- 包装尺寸(D*W*H)

  D+120 W+120 H+150
- 角度调节
- 投影机适用孔距 (mm)
- 选配控制方式
- 设备外形尺寸(D*W*H)(mm)

  975×825×1375
- 产品净重(kg)

  140
- 适用投影机最大尺寸(D*W*H) (含线+镜头)(mm)

  730*620*280
- 最大负载(kg)

  40
- 额定功率(w)

  100
- 最大伸缩行程(mm)

  3000
- 升降精度(mm)

  ＜2 mm
- 噪音(dB)

  ≤55dB
- 电压(V)

  220V/110V
- 安装吊杆(mm)

  W480xD945
- 门框外形(mm)

  W867xD1015
- 天花板开孔(mm)

  W840xD990
- 天花板高度(mm)

  ＞H+50
- 角度调节(上/下/水平)

  1°/8°/4°/4°
- 弱电干触点(Y/N)

  √
- 无线遥控 (Y/N)

  √
- 六类网线

  1
- HDMI 2.0

  1
- 电源线

  1
- 485控制(Y/N)

  √
- 包装+产品总重量 (kg)

  155
- 包装尺寸(D*W*H)

  D+120 W+120 H+150
- 角度调节
- 投影机适用孔距 (mm)
- 选配控制方式
- 设备外形尺寸(D*W*H)(mm)

  975×825×1250
- 产品净重(kg)

  135
- 适用投影机最大尺寸(D*W*H) (含线+镜头)(mm)

  730*620*280
- 最大负载(kg)

  40
- 额定功率(w)

  100
- 最大伸缩行程(mm)

  2500
- 升降精度(mm)

  ＜2 mm
- 噪音(dB)

  ≤55dB
- 电压(V)

  220V/110V
- 安装吊杆(mm)

  W480xD945
- 门框外形(mm)

  W867xD1015
- 天花板开孔(mm)

  W840xD990
- 天花板高度(mm)

  ＞H+50
- 角度调节(上/下/水平)

  1°/8°/4°/4°
- 弱电干触点(Y/N)

  √
- 无线遥控 (Y/N)

  √
- 六类网线

  1
- HDMI 2.0

  1
- 电源线

  1
- 485控制(Y/N)

  √
- 包装+产品总重量 (kg)

  150
- 包装尺寸(D*W*H)

  D+120 W+120 H+150
- 角度调节
- 投影机适用孔距 (mm)
- 选配控制方式
- 设备外形尺寸(D*W*H)(mm)

  975x825x1125
- 产品净重(kg)

  130
- 适用投影机最大尺寸(D*W*H) (含线+镜头)(mm)

  730*620*280
- 最大负载(kg)

  40
- 额定功率(w)

  100
- 最大伸缩行程(mm)

  2000
- 升降精度(mm)

  ＜2 mm
- 噪音(dB)

  ≤55dB
- 电压(V)

  220V/110V
- 安装吊杆(mm)

  W480xD945
- 门框外形(mm)

  W867xD1015
- 天花板开孔(mm)

  W840xD990
- 天花板高度(mm)

  ＞H+50
- 角度调节(上/下/水平)

  1°/8°/4°/4°
- 弱电干触点(Y/N)

  √
- 无线遥控 (Y/N)

  √
- 六类网线

  1
- HDMI 2.0

  1
- 电源线

  1
- 485控制(Y/N)

  √
- 包装+产品总重量 (kg)

  145
- 包装尺寸(D*W*H)

  D+120 W+120 H+150
- 角度调节
- 投影机适用孔距 (mm)
- 选配控制方式
- 设备外形尺寸(D*W*H)(mm)

  975×825×1000
- 产品净重(kg)

  125
- 适用投影机最大尺寸(D*W*H) (含线+镜头)(mm)

  730*620*280
- 最大负载(kg)

  40
- 额定功率(w)

  100
- 最大伸缩行程(mm)

  1500
- 升降精度(mm)

  ＜2 mm
- 噪音(dB)

  ≤55dB
- 电压(V)

  220V/110V
- 安装吊杆(mm)

  W480xD945
- 门框外形(mm)

  W867xD1015
- 天花板开孔(mm)

  W840xD990
- 天花板高度(mm)

  ＞H+50
- 角度调节(上/下/水平)

  1°/8°/4°/4°
- 弱电干触点(Y/N)

  √
- 无线遥控 (Y/N)

  √
- 六类网线

  1
- HDMI 2.0

  1
- 电源线

  1
- 485控制(Y/N)

  √
- 包装+产品总重量 (kg)

  140
- 包装尺寸(D*W*H)

  D+120 W+120 H+150
- 角度调节
- 投影机适用孔距 (mm)
- 选配控制方式
- 设备外形尺寸(D*W*H)(mm)

  975×825×875
- 产品净重(kg)

  120
- 适用投影机最大尺寸(D*W*H) (含线+镜头)(mm)

  730*620*280
- 最大负载(kg)

  40
- 额定功率(w)

  100
- 最大伸缩行程(mm)

  1000
- 升降精度(mm)

  ＜2 mm
- 噪音(dB)

  ≤55dB
- 电压(V)

  220V/110V
- 安装吊杆(mm)

  W480xD945
- 门框外形(mm)

  W867xD1015
- 天花板开孔(mm)

  W840xD990
- 天花板高度(mm)

  ＞H+50
- 角度调节(上/下/水平)

  1°/8°/4°/4°
- 弱电干触点(Y/N)

  √
- 无线遥控 (Y/N)

  √
- 六类网线

  1
- HDMI 2.0

  1
- 电源线

  1
- 485控制(Y/N)

  √
- 包装+产品总重量 (kg)

  135
- 包装尺寸(D*W*H)

  D+120 W+120 H+150
- 角度调节
- 投影机适用孔距 (mm)
- 选配控制方式
- 设备外形尺寸(D*W*H)(mm)

  975×825×750
- 产品净重(kg)

  100
- 适用投影机最大尺寸(D*W*H) (含线+镜头)(mm)

  730*620*280
- 最大负载(kg)

  40
- 额定功率(w)

  100
- 最大伸缩行程(mm)

  500
- 升降精度(mm)

  ＜2 mm
- 噪音(dB)

  ≤55dB
- 电压(V)

  220V/110V
- 安装吊杆(mm)

  W480xD945
- 门框外形(mm)

  W867xD1015
- 天花板开孔(mm)

  W840xD990
- 天花板高度(mm)

  ＞H+50
- 角度调节(上/下/水平)

  1°/8°/4°/4°
- 弱电干触点(Y/N)

  √
- 无线遥控 (Y/N)

  √
- 六类网线

  1
- HDMI 2.0

  1
- 电源线

  1
- 485控制(Y/N)

  √
- 包装+产品总重量 (kg)

  115
- 包装尺寸(D*W*H)

  D+120 W+120 H+150
- 角度调节
- 投影机适用孔距 (mm)
- 选配控制方式
