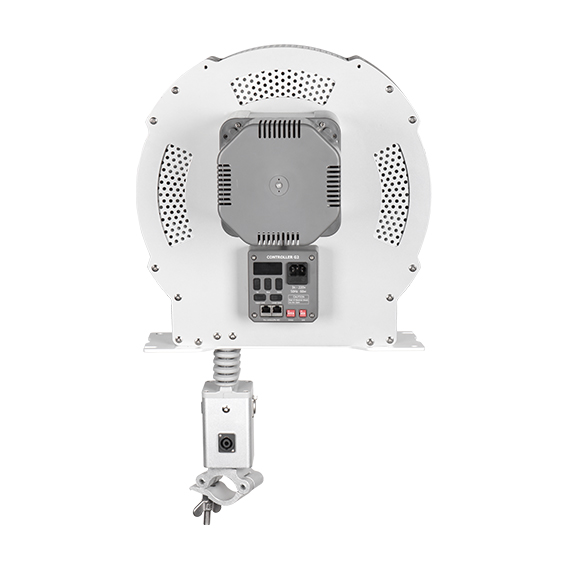

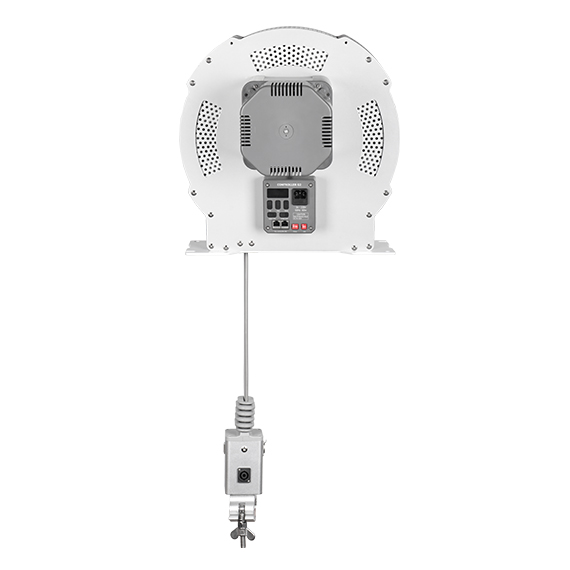

电动收线器

GPSS 12（定制件）

GPSS12有源同步收线器(快速款）

GPSS SERIES MOTORIZED CABLE MANAGER

功能介绍

GPSS12电动收线器，专为高速数控吊点与舞台卷扬机研发，具备主动放线及收线功能，收放线与每分钟速度小于25米的吊点或其它起重设备自适应相匹配。
安装于天花内或高空正装，应用于吊装灯光、音响设备的远程电源供应，DMX信号控制，网络控制，内置主动放线，高速自动同频收放线，CAT6网线无损对接等装置。

主要功能

-收线器线缆接口：2个16A插座（2组2.5平方电源线由客户自定义）2个5针DMx512接口。或一组CAT6网线一组DMX512接口

-控制方式：弱点干触点、RS485

-无机械上，下限位

-电缆最大张力：8KG

-可以自主控制放线，连接桁架后选择脱离电机控制，实现高速同步。

产品索引

配置

基本控制方式

参数

产品型号

GPSS12快速收线器

- 设备外形尺寸(D*W*H)(mm)
- 最大负载(kg)

  8
- 额定功率(w)

  100
- 最大伸缩行程(mm)

  12000
- 升降精度(mm)

  ＜2mm
- 噪音(dB)

  ≤55dB
- 电压(V)

  220V/110V
- 安装吊杆(mm)
- 门框外形(mm)
- 天花板开孔(mm)
- 天花板高度(mm)
- 角度调节(上/下/水平)
- 弱电干触点(Y/N)

  √
- 无线遥控 (Y/N)
- 六类网线
- HDMI 2.0
- 电源线
- 485控制(Y/N)

  √

装控视频

资料下载

GPSS 12三视图
GPSS 12说明书
拓普图
