吊点配套控制系统

无线安全管理员强电控制系统

功能介绍

无线安全管理员控制器是智能商用吊机系统的安全控制部分，通过连接此控制器，管理员须在现场通过发射器打开所需升降相应编组的频道，方可启动该编组运作，避免误触引发隐患，并可在紧急情形时按下总控开关，强行终止所有编组吊机的运作，符合了在中央控制室进行远程控制的同时，也必须现场实时监控的安规（执行标准《JB/T 8437-2016》起重机械无线遥控装置）。

主要功能

.双向通讯，遇受干扰自动跳频；帧信息发送少于0.15S；主动急停少于0.5S；被动急停少于0.9S；遥控距离大于100m。

.GWE16发射器：可控制16个编组；

电源3V，AAX2；

发射功率17dBm;

.GWR04接收器：控制设备4组（每组不大于10A）；

电源AC220V；

接受灵敏度-110dBm.

产品索引

配置

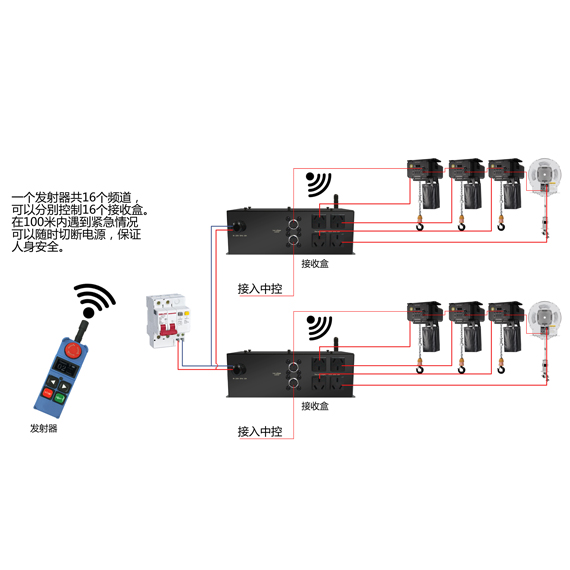

基本控制方式

参数

产品型号

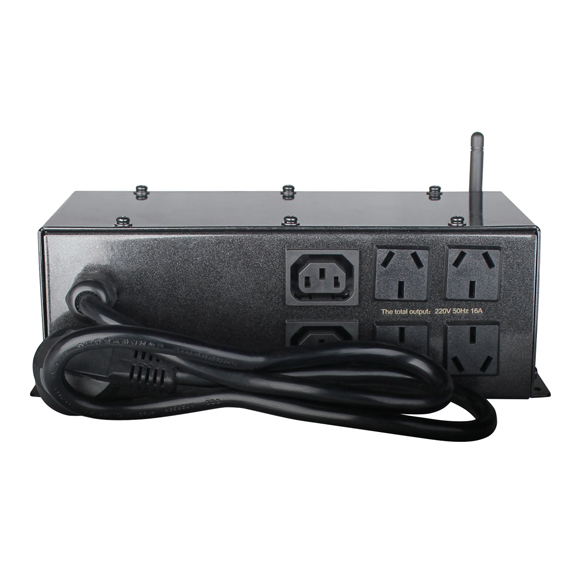

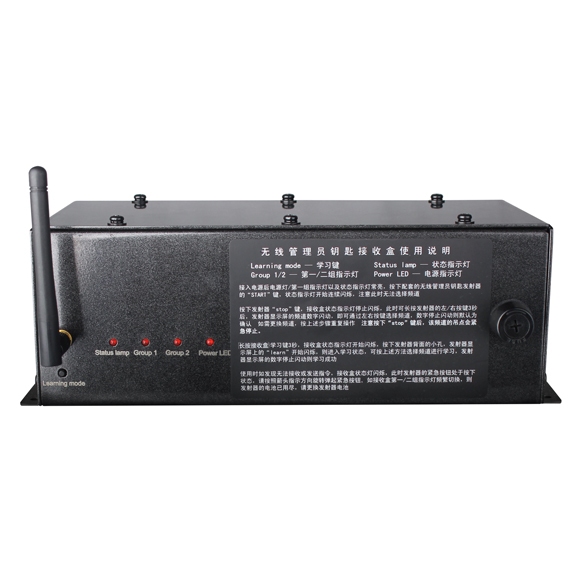

GWR04接收器
GWE16发射器

- 设备外形尺寸(D*W*H)(mm)

  240x125x85
- 产品净重(kg)

  2.43
- 额定功率(w)

  接收灵敏度：110dBm
- 最大伸缩行程(mm)

  0
- 升降精度(mm)
- 噪音(dB)
- 电压(V)

  AC 220V/50Hz
- 安装吊杆(mm)
- 包装+产品总重量 (kg)

  2.56
- 包装尺寸(D*W*H)

  275x185x100
- 角度调节
- 投影机适用孔距 (mm)
- 选配控制方式
- 设备外形尺寸(D*W*H)(mm)

  47x47x190
- 产品净重(kg)

  0.22
- 额定功率(w)

  发射功率：17dBm
- 最大伸缩行程(mm)

  0
- 升降精度(mm)
- 噪音(dB)
- 电压(V)

  DC 3V
- 安装吊杆(mm)
- 包装+产品总重量 (kg)

  0.25
- 包装尺寸(D*W*H)

  57x57x200
- 角度调节
- 投影机适用孔距 (mm)
- 选配控制方式

装控视频

资料下载

接收器GWR04说明书
发射器GWE16说明书
