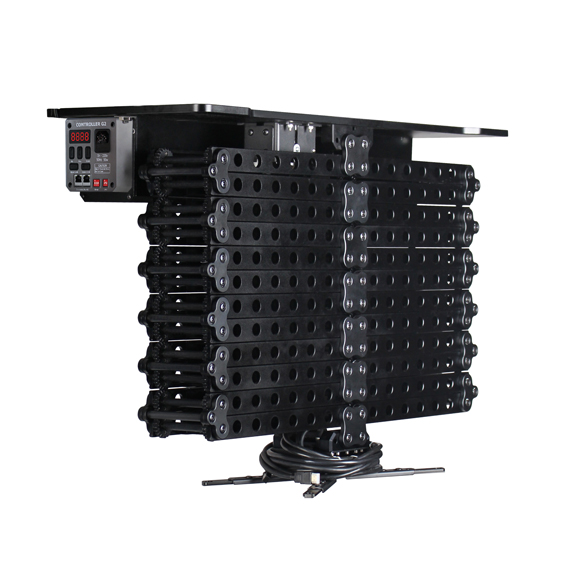

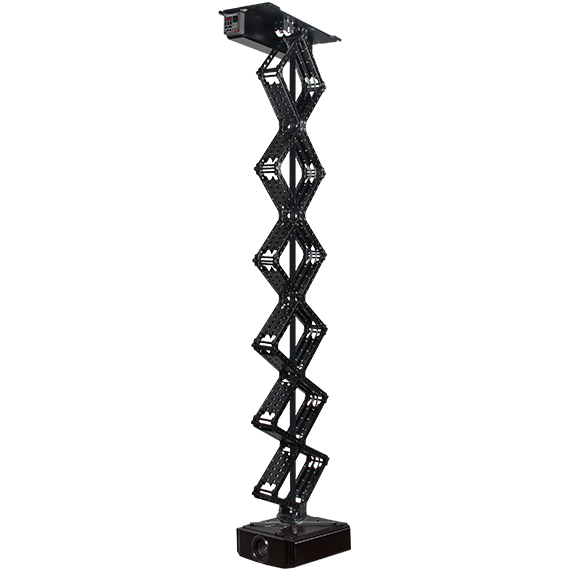

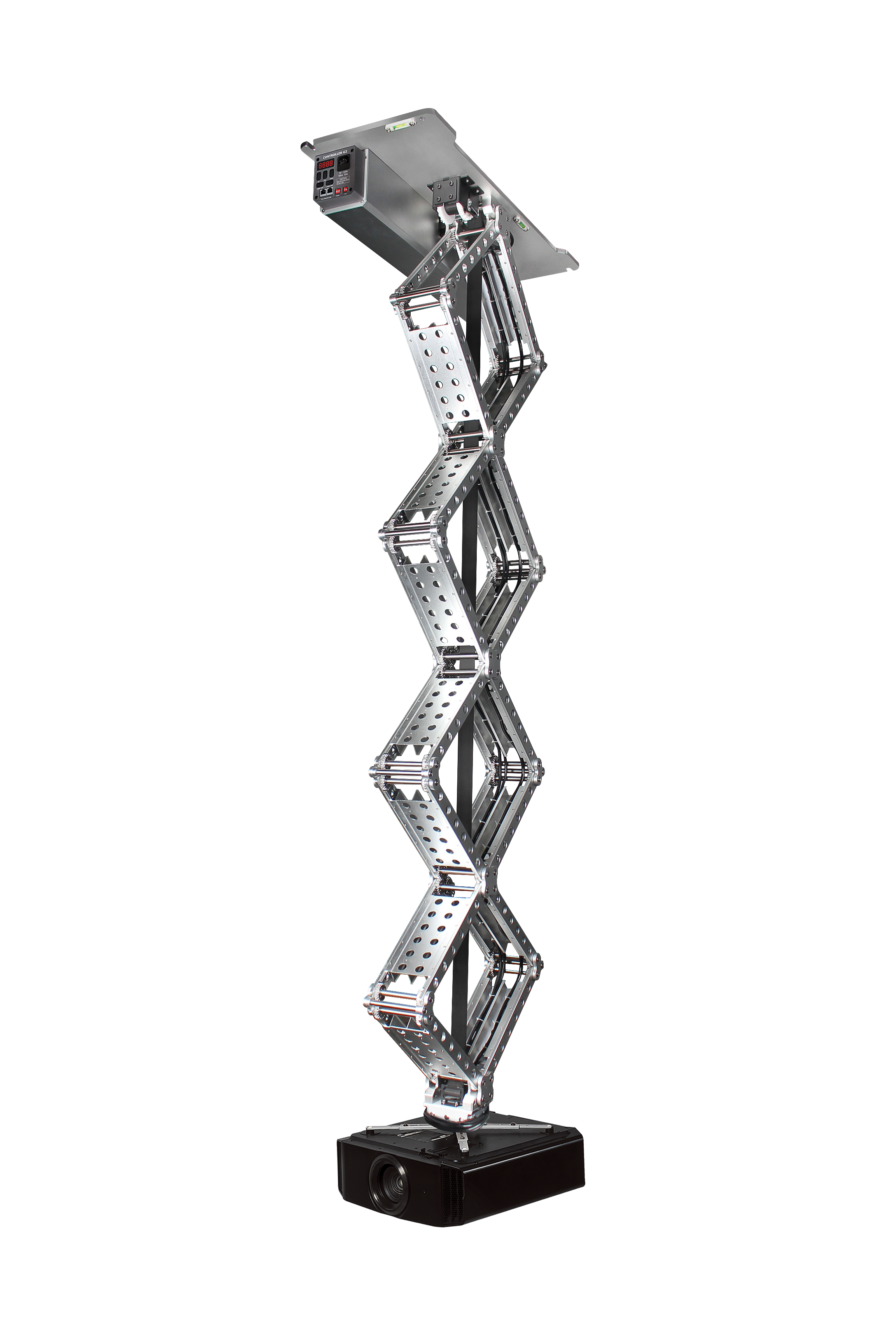

GSAT65系列 X型电动升降机械臂

GSAT SERIES IRON HAND

功能介绍

GSAT系列电动升降X型机械臂，使用时电动下行至适合高度，应用在酒店宴会厅、展览场馆、多功能会议演播厅、舞台、大型商场用于直接悬挂灯光、影视设备使用完毕线材及设备回升隐藏收纳，维持装修环境的美观。精湛工艺与智能升降完美结合，给应用给场所带来恢宏大气的后现代视觉效果。

主要功能

.全铝合金精加工制造，精致美观大方.

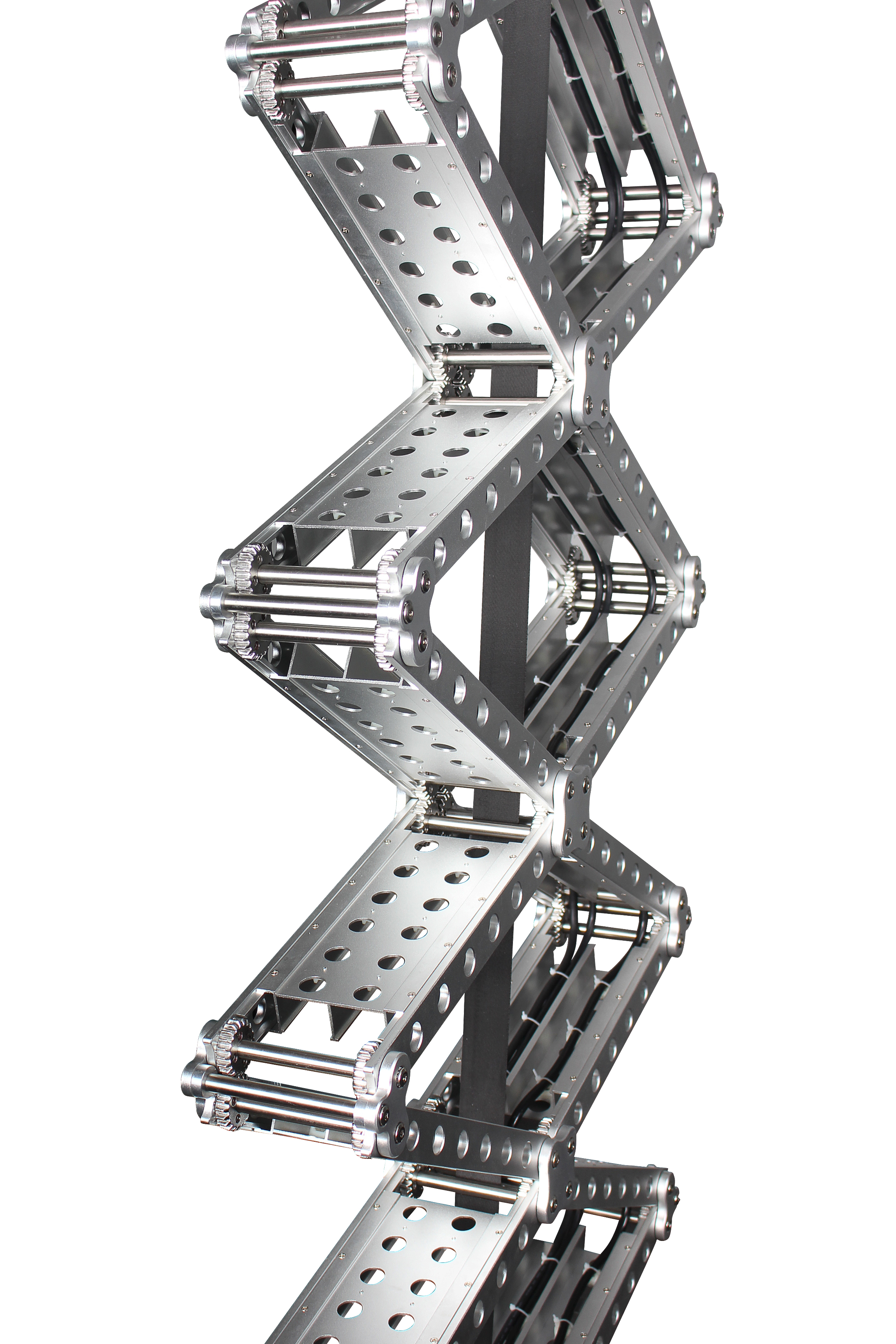

.X型独特设计，118°齿轮咬合锁定，无坠落风险.

.断电式电磁制动器，为每一次升降提供更灵敏的制动.

.工业长运行电机，适合高频率长时间使用.

.T型丝杆配合钢索绕线轮，重型滑轨同步运动。多条钢索压紧轴，保证钢索有序缠绕.

.钢丝绳牵引，6倍安全系数.

.加装独立防坠器，与防坠绳，多重保障.

.采用数字行程定位，重复运作误差小于2mm.

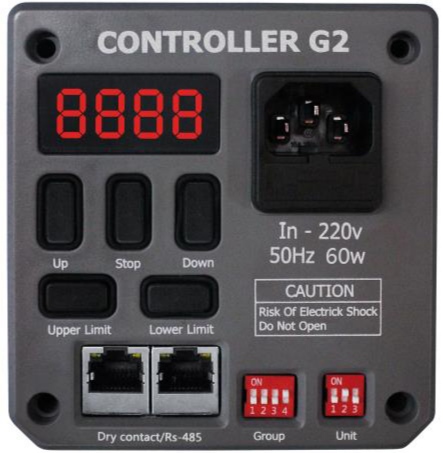

.RF/电干触点/RS-485控制方式.

.标配电源线X1, 6类网络X1,HDMIX1 ,收纳于机械臂内.

.承重≤40kg.

.选配颜色：黑.

产品索引

配置

基本控制方式

参数

产品型号

GSAT 6553
GSAT 6547
GSAT 6541
GSAT 6535
GSAT 6529
GSAT 6523
GSAT 6517
GSAT 6512
GSAT 6506

- 设备外形尺寸(D*W*H)(mm)

  805×320×723
- 产品净重(kg)

  73
- 适用投影机最大尺寸(D*W*H) (含线+镜头)(mm)

  730*620*280
- 最大负载(kg)

  40
- 额定功率(w)

  60
- 最大伸缩行程(mm)

  5300
- 升降精度(mm)

  ≤1mm
- 噪音(dB)

  ≤55dB
- 电压(V)

  220V/110V
- 安装吊杆(mm)

  260x776
- 门框外形(mm)
- 天花板开孔(mm)
- 天花板高度(mm)

  773
- 角度调节(上/下/水平)

  1/8/3/3
- 弱电干触点(Y/N)

  √
- 无线遥控 (Y/N)

  N
- 六类网线

  1
- HDMI 2.0

  1
- 电源线

  1
- 485控制(Y/N)

  √
- 包装+产品总重量 (kg)

  83
- 包装尺寸(D*W*H)

  823x420x1075
- 角度调节
- 投影机适用孔距 (mm)
- 选配控制方式
- 设备外形尺寸(D*W*H)(mm)

  805×320×653
- 产品净重(kg)

  67
- 适用投影机最大尺寸(D*W*H) (含线+镜头)(mm)

  730*620*280
- 最大负载(kg)

  40
- 额定功率(w)

  60
- 最大伸缩行程(mm)

  4700
- 升降精度(mm)

  ≤1mm
- 噪音(dB)

  ≤55dB
- 电压(V)

  220V/110V
- 安装吊杆(mm)

  260x776
- 门框外形(mm)
- 天花板开孔(mm)
- 天花板高度(mm)

  703
- 角度调节(上/下/水平)

  1/8/3/3
- 弱电干触点(Y/N)

  √
- 无线遥控 (Y/N)

  N
- 六类网线

  1
- HDMI 2.0

  1
- 电源线

  1
- 485控制(Y/N)

  √
- 包装+产品总重量 (kg)

  77
- 包装尺寸(D*W*H)

  823x420x1075
- 角度调节
- 投影机适用孔距 (mm)
- 选配控制方式
- 设备外形尺寸(D*W*H)(mm)

  805×320×583
- 产品净重(kg)

  61
- 适用投影机最大尺寸(D*W*H) (含线+镜头)(mm)

  730*620*280
- 最大负载(kg)

  40
- 额定功率(w)

  60
- 最大伸缩行程(mm)

  4100
- 升降精度(mm)

  ≤1mm
- 噪音(dB)

  ≤55dB
- 电压(V)

  220V/110V
- 安装吊杆(mm)

  260x776
- 门框外形(mm)
- 天花板开孔(mm)
- 天花板高度(mm)

  633
- 角度调节(上/下/水平)

  1/8/3/3
- 弱电干触点(Y/N)

  √
- 无线遥控 (Y/N)

  N
- 六类网线

  1
- HDMI 2.0

  1
- 电源线

  1
- 485控制(Y/N)

  √
- 包装+产品总重量 (kg)

  71
- 包装尺寸(D*W*H)

  823x420x1075
- 角度调节
- 投影机适用孔距 (mm)
- 选配控制方式
- 设备外形尺寸(D*W*H)(mm)

  805x320×513
- 产品净重(kg)

  55
- 适用投影机最大尺寸(D*W*H) (含线+镜头)(mm)

  730*620*280
- 最大负载(kg)

  40
- 额定功率(w)

  60
- 最大伸缩行程(mm)

  3500
- 升降精度(mm)

  ≤1mm
- 噪音(dB)

  ≤55dB
- 电压(V)

  220V/110V
- 安装吊杆(mm)

  260x776
- 门框外形(mm)
- 天花板开孔(mm)
- 天花板高度(mm)

  563
- 角度调节(上/下/水平)

  1/8/3/3
- 弱电干触点(Y/N)

  Y
- 无线遥控 (Y/N)

  N
- 六类网线

  1
- HDMI 2.0

  1
- 电源线

  1
- 485控制(Y/N)

  Y
- 包装+产品总重量 (kg)

  65
- 包装尺寸(D*W*H)

  823x420x860
- 角度调节
- 投影机适用孔距 (mm)
- 选配控制方式
- 设备外形尺寸(D*W*H)(mm)

  805×320×443
- 产品净重(kg)

  49
- 适用投影机最大尺寸(D*W*H) (含线+镜头)(mm)

  730*620*280
- 最大负载(kg)

  40
- 额定功率(w)

  60
- 最大伸缩行程(mm)

  2900
- 升降精度(mm)

  ≤1mm
- 噪音(dB)

  ≤55dB
- 电压(V)

  220V/110V
- 安装吊杆(mm)

  260x776
- 门框外形(mm)
- 天花板开孔(mm)
- 天花板高度(mm)

  493
- 角度调节(上/下/水平)

  1/8/3/3
- 弱电干触点(Y/N)

  √
- 无线遥控 (Y/N)

  N
- 六类网线

  1
- HDMI 2.0

  1
- 电源线

  1
- 485控制(Y/N)

  √
- 包装+产品总重量 (kg)

  59
- 包装尺寸(D*W*H)

  823x420x860
- 角度调节
- 投影机适用孔距 (mm)
- 选配控制方式
- 设备外形尺寸(D*W*H)(mm)

  805×320×373
- 产品净重(kg)

  43
- 适用投影机最大尺寸(D*W*H) (含线+镜头)(mm)

  730*620*280
- 最大负载(kg)

  40
- 额定功率(w)

  60
- 最大伸缩行程(mm)

  2300
- 升降精度(mm)

  ≤1mm
- 噪音(dB)

  ≤55dB
- 电压(V)

  220V/110V
- 安装吊杆(mm)

  260x776
- 门框外形(mm)
- 天花板开孔(mm)
- 天花板高度(mm)

  423
- 角度调节(上/下/水平)

  1/8/3/3
- 弱电干触点(Y/N)

  √
- 无线遥控 (Y/N)

  N
- 六类网线

  1
- HDMI 2.0

  1
- 电源线

  1
- 485控制(Y/N)

  √
- 包装+产品总重量 (kg)

  53
- 包装尺寸(D*W*H)

  823x420x740
- 角度调节
- 投影机适用孔距 (mm)
- 选配控制方式
- 设备外形尺寸(D*W*H)(mm)

  805×320x303
- 产品净重(kg)

  37
- 适用投影机最大尺寸(D*W*H) (含线+镜头)(mm)

  730*620*280
- 最大负载(kg)

  40
- 额定功率(w)

  60
- 最大伸缩行程(mm)

  1700
- 升降精度(mm)

  ≤1mm
- 噪音(dB)

  ≤55dB
- 电压(V)

  220V/110V
- 安装吊杆(mm)

  260x776
- 门框外形(mm)
- 天花板开孔(mm)
- 天花板高度(mm)

  353
- 角度调节(上/下/水平)

  1/8/3/3
- 弱电干触点(Y/N)

  √
- 无线遥控 (Y/N)

  N
- 六类网线

  1
- HDMI 2.0

  1
- 电源线

  1
- 485控制(Y/N)

  √
- 包装+产品总重量 (kg)

  47
- 包装尺寸(D*W*H)

  823x420x740
- 角度调节
- 投影机适用孔距 (mm)
- 选配控制方式
- 设备外形尺寸(D*W*H)(mm)

  805×320×233
- 产品净重(kg)

  31
- 适用投影机最大尺寸(D*W*H) (含线+镜头)(mm)

  730*620*280
- 最大负载(kg)

  40
- 额定功率(w)

  60
- 最大伸缩行程(mm)

  1200
- 升降精度(mm)

  ≤1mm
- 噪音(dB)

  ≤55dB
- 电压(V)

  220V/110V
- 安装吊杆(mm)

  260x776
- 门框外形(mm)
- 天花板开孔(mm)
- 天花板高度(mm)

  283
- 角度调节(上/下/水平)

  1/8/3/3
- 弱电干触点(Y/N)

  √
- 无线遥控 (Y/N)

  N
- 六类网线

  1
- HDMI 2.0

  1
- 电源线

  1
- 485控制(Y/N)

  √
- 包装+产品总重量 (kg)

  41
- 包装尺寸(D*W*H)

  823x420x680
- 角度调节
- 投影机适用孔距 (mm)
- 选配控制方式
- 设备外形尺寸(D*W*H)(mm)

  805×320×163
- 产品净重(kg)

  25
- 适用投影机最大尺寸(D*W*H) (含线+镜头)(mm)

  730*620*280
- 最大负载(kg)

  40
- 额定功率(w)

  60
- 最大伸缩行程(mm)

  600
- 升降精度(mm)

  ≤1mm
- 噪音(dB)

  ≤55dB
- 电压(V)

  220V/110V
- 安装吊杆(mm)

  260x776
- 门框外形(mm)
- 天花板开孔(mm)
- 天花板高度(mm)

  213
- 角度调节(上/下/水平)

  1/8/3/3
- 弱电干触点(Y/N)

  √
- 无线遥控 (Y/N)

  N
- 六类网线

  1
- HDMI 2.0

  1
- 电源线

  1
- 485控制(Y/N)

  √
- 包装+产品总重量 (kg)

  35
- 包装尺寸(D*W*H)

  823x420x680
- 角度调节
- 投影机适用孔距 (mm)
- 选配控制方式
